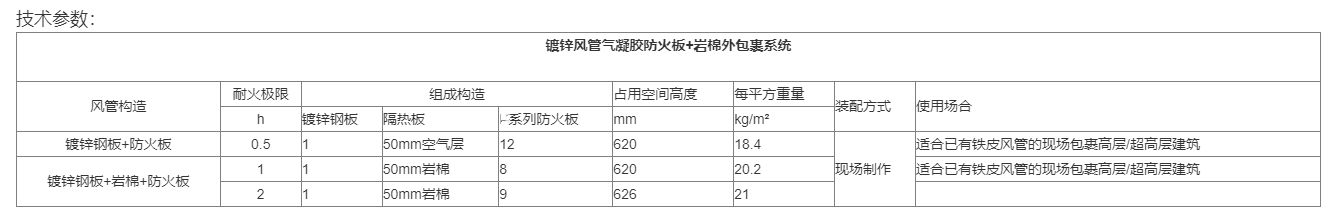

鍍鋅風管氣凝膠防火板+巖棉外包裹系統

風管構造1：鍍鋅鋼板+防火板

風管構造2：鍍鋅鋼板+巖棉+防火板

耐高溫巖棉密度：100-150公斤/立方

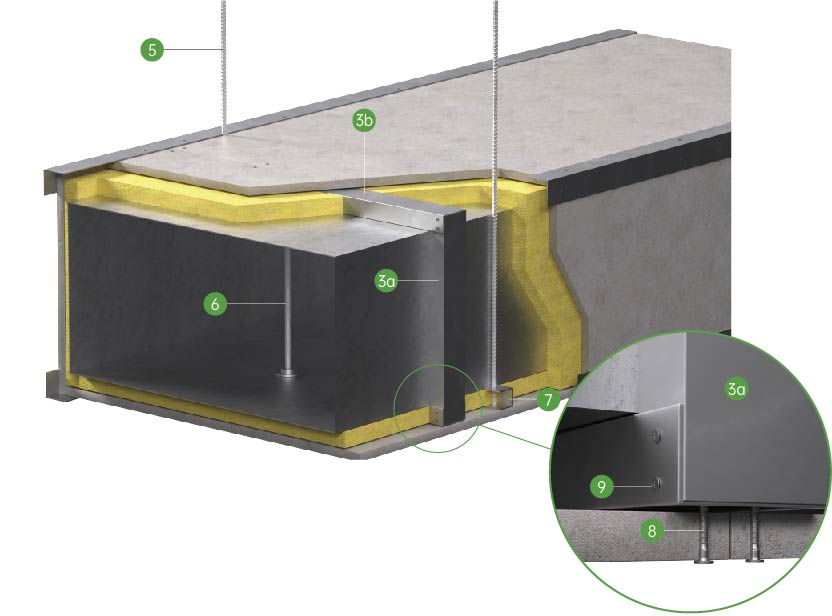

按GB/T 17428:2009標準測試的組成結構

1.氣凝膠防火板

2.氣凝膠防火板封堵條

3. U型輕鋼龍骨: 50X50x50x0.5mm

3. C型輕鋼龍骨:50X50x50x0.6mm

4.三角輕鋼龍骨:40x40x0.6mm

5.螺紋圓鋼吊桿，最大容許應力 10N/mm2

6.螺桿內支撐

7.固定支架:按風管的承載重量、尺寸和最大容許應力而定的角鋼或槽鋼橫擔

8.防火板固定螺釘:鉆尾自攻螺絲 ST 42x32mm，間距約200mm

9.龍骨框架連接螺釘:ST4.2x16mm

10.M8膨脹螺栓，間距約500mm

11.鍍鋅鋼板風管

12.巖棉填實

13.耐高溫巖棉:密度100kg/m3，厚度50mm

**以上鐵皮風管安裝寬度可達6000mm。對寬度大于2440mm的風管，可聯系我們！
